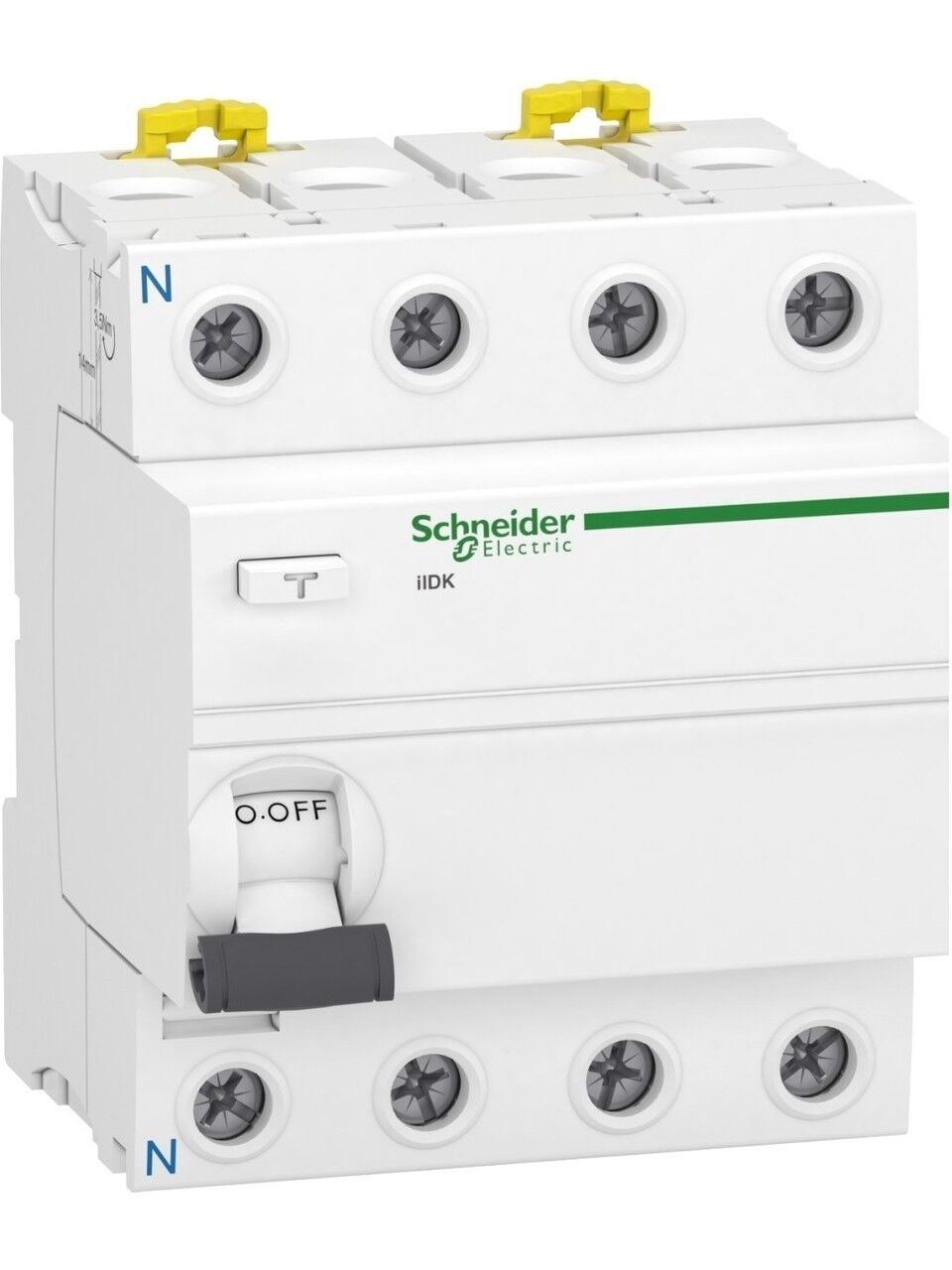

Doğrudan temas ile kişilerin elektrik çarpmasına karşı korunması
IEC 61008-1 ve IEC 61008-2-1 standartlarına uygun konut yalıtımı
Birleştirilmiş terminal tasarımı ve kablo bağlantı göstergesi ile kolay kurulum
Ön yüzde kırmızı mekanik gösterge ile toprak hatası gösterimi
Acti9 captive kilit aksesuarı ile uyumlu
AC Tipi Kaçak Akım
AC Tipi kaçak akım röleleri artık sinüzoidal alternatif akımları algılar. 50/60 Hz frekans değerlerinde çalışma gösterir. Elektronik bileşen içermezler, reaktif ve/veya aktif karakterli yüklerin bağlı bulunduğu elektrik şebekelerinde AC kaçak akımlara karşı koruma sağlarlar. AC tipe sahip olan kaçak akım röleleri genel kullanıma uygundur ve en basit röle tipidir. Bu yüzden piyasada da daha çok ev tipi ya da genel tip olarak da isimlendirilirler.
Uygulama alanlarına; fırın, elektrikli duş, indüksiyon fırını, akkor lamba, daldırma ısıtıcı vb. cihazlar örnek olarak gösterilebilirler.
AC tipi kaçak akım koruma rölesinin üzerindeki sembol;
bu şekildedir.
A Tipi Kaçak Akım
AC kaçak akım rölesinin algıma özelliklerine ek olarak, A Tipi kaçak akım röleleri titreşimli DC kaçak akımı algılar. Bu tür dalga formları genellikle, elektronik yüklerde diyot ya da tristör doğrultucu devresinden kaynaklanabilir.50/60 Hz frekans değerlerinde çalışma gösterir. A tipi kaçak akım röleleri, özellikle tek fazlı sınıf 1 elektronik yükler için kullanılmak amacıyla tasarlanmıştır.
Uygulama alanlarına; invertör (evirici-tek fazlı), sınıf I IT cihazlar, sınıf II cihazlar için güç kaynakları, fan, pompa, LED sürücü ve dimmer dahil olmak üzere aydınlatma ekipmanları, indüksiyon ocağı, düz kaçak DC akımı 6 mA’dan az olan elektrikli araç şarj ekipmanı vb. cihazlar örnek olarak gösterilebilirler.
A tipi kaçak akım koruma rölesinin üzerindeki sembol;
bu şekildedir.
SiE Tipi Kaçak Akım
RCCB “SiE” tipleri özellikle nemli ortamlar ve/veya örneğin marina, yüzme havuzu, su arıtma tesisi, gıda işletme endüstrisi, endüstriyel siteler gibi agresif maddeler tarafından kirletilen ortamların kullanımı için uygundur.
